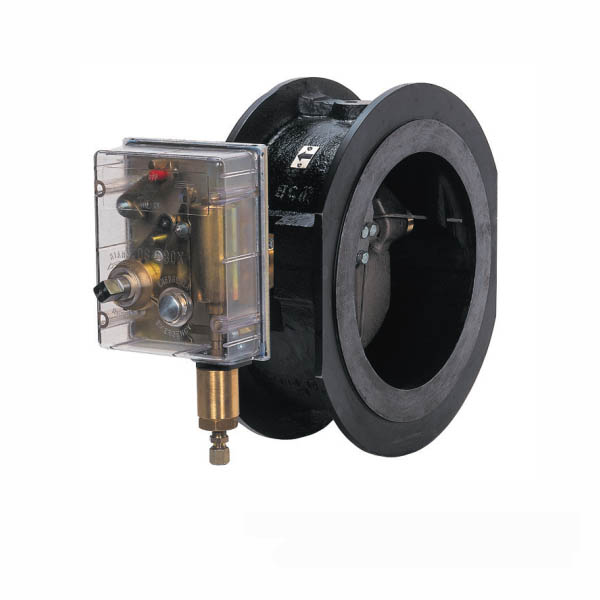

Запірні запобіжні клапани TARTARINI | Серія BM6X

Під замовлення

Модифікація

Очистити

Офіційний дистриб’ютор
Прямі поставки
Краща ціна
Офіційний сервіс
Вчасне виробництво

Опис

Запобіжні клапани служать для автоматичного відсікання газу при аномальних змінах тиску. Ці пристрої – елементи безпеки, що активно використовуються в ГРС, АГРС, ГРП, ГРПБ та ШРП, включаючи енергетичні комплекси. Їхня дія залежить тільки від газової енергії. Клапани можуть працювати з різними типами газів, крім тих, що містять багато бензолу. Серія ПЗК BM6Х з осьовим дизайном та з’єднанням “WAFER” має видатну пропускну здатність. Їхня надійність підтверджена часом: інтервал обслуговування – 7 років, термін служби – 40 років.

Переваги запобіжного клапана TARTARINI, серія BM6X:

Осьова конструкція преміум-класу.
З’єднання “WAFER”.
Висока точність спрацьовування, клас точності ±1%.
Сервісний інтервал у 7 років без необхідності обслуговування.
На відміну від інших ПЗК, TARTARINI функціонуватиме без регулярного тех. обслуговування.
Простий перевзвод вручну.
Багатоточковий контроль тиску.
Стійкий затвор та ексцентричний поворотний диск.
Не потребує додаткових пристроїв для активації.
Широкий асортимент розмірів.
Пілоти серії BM6X оснащені кнопкою аварійного спрацьовування.
Можливість встановлення у різних положеннях.
Реакція на підвищений та/або знижений тиск.

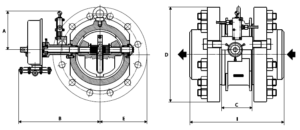

Габаритні розміри | Запобіжний запірний клапан Tartarini | Серія BM6X

ТИП		DN80	DN100	DN150	DN200	DN250	DN300
A		155	170	220	220	220	220
B		250	290	415	445	480	510
C		54	70	102	135	168	203
ANSI150	D	190	230	276	343	406	482
	E	95	115	140	172	203	241
	I	197	227	284	342	375	436
ANSI300	D	210	254	318	381	445	521
	E	105	127	159	191	223	261
	I	217	245	303	361	407	468
ANSI600	D	210	274	357	419	508	559
	E	105	137	179	220	254	280
	I	235	264	354	419	490	531
Примітка: Розмір B є орієнтовним і відноситься до великогабаритних моделей. Різьбовий отвір для приєднання до контрольної лінії: 1/4“ NTP внутрішнє трубне різьблення.

Встановлення запобіжних запірних клапанів Tartarini серії BM6X

Потік зліва направо OS/80X-S-R Взвод за годинниковою стрілкою

Потік праворуч наліво OS/80X-R Взвод проти часникової стрілки

Додаткова інформація

Бренд	Tartarini
Модифікація	BM6X з пілотом OS/80X-APA-D, BM6X з пілотом OS/84X-R, BM6X з пілотом OS/84X-R-S
Максимальний робочий тиск на вході, Рu max	10,0 МПа
Діапазон налаштування, Wd * для підвищеного тиску	0,003 ÷ 8,0 МПа
Діапазон налаштування, Wd * для зниженого тиску	0,001 ÷ 8,0 МПа
Максимальна пропускна здатність, Qmax	950 000 нм3/г
Точність налаштування спрацьовування, АС	до ±1%
Типорозміри	DN 80, 100, 150, 200, 250, 300 (NPS 3”, 4”, 6”, 8”, 10”, 12”)
Клас фланців	CL150, CL300, CL600
Температура середовища	Стандартна версія: від -10 ° до +60 ° C Низькотемпературна версія: від -20 ° до +60 ° C
Маса, не більше:	модель BM6X DN80x80 – 10 кг модель BM6X DN100x100 – 15 кг модель BM6X DN150x150 – 33 кг модель BM6X DN200x200 – 51 кг модель BM6X DN250x250 – 85 кг модель BM6X DN300x300 – 125 кг
Спосіб приєднання до трубопроводу	Фланцевий згідно з ГОСТ 33259-2015 Фланцевий ASME B16.5
Будівельна довжина	модель BM6X DN80x80 – до 235 мм модель BM6X DN100x100 – до 264 мм модель BM6X DN150x150 – до 354 мм модель BM6X DN200x200 – до 419 мм модель BM6X DN250x250 – до 490 мм модель BM6X DN300x300 – до 531 мм
Температура навколишнього середовища	від -40°С до + 60°С
Середній термін служби до списання	40 років
